प्रेसिजन स्ट्रिप्स के लिए फोर स्टेंड्स कंटीन्यूअस कोल्ड रोलिंग मिल मशीन

Q235, SL400, SS400, SPHC के लिए प्रेसिजन स्ट्रिप्स के लिए चार स्टेंड निरंतर कोल्ड रोलिंग मिल

1. उत्पाद विवरण

कम निवेश लागत
- कोल्ड रोल स्ट्रिप की उच्च गुणवत्ता और विभिन्न प्रकार के गेज के उत्पादन के लिए अत्यधिक लचीला और उत्पादक समाधान। कम उत्पादन लागत

- नई रोलर सामग्री और गुणवत्ता के निरंतर अनुसंधान और विकास ने रोलर पहनने के प्रतिरोधी में जबरदस्त सुधार किया है। कम सूची लागत

– हर समय कच्चे माल की न्यूनतम सीमा को स्टॉक करने की अनुमति दें।

उच्च उत्पाद लचीलापन
- एसी ड्राइव स्क्रू जैक नियंत्रण प्रणाली के माध्यम से उच्च गेज लचीलापन प्राप्त किया जा सकता है।

उच्च संचालन बहुमुखी प्रतिभा
- उपयोगकर्ता के अनुकूल संचालन नियंत्रण प्रणाली के साथ एक बहुत ही सरल मशीन।

उच्च परिशुद्धता गेज
- नए अभिनव सटीक कार्य रोल डिजाइन और प्रोफ़ाइल के माध्यम से उच्च परिष्करण गेज सटीकता / सहिष्णुता प्राप्त की जा सकती है

2. आरeferenceप्रक्रिया प्रवाह:

अनइंडिंग फ्रेम→वेल्डिंग मंच→हाइड्रोलिक कतरनी→हाइड्रोलिक डिवाइस सहित→फ्लोर लूपर→उच्च टर्नओवर ब्रैकेट→संरेखण→1 # फ्रेम, 2 # फ्रेम, 3 # फ्रेम, 4 # फ्रेम→घुमाने वाली मशीन।

3. उपकरण संरचना:

1. सामग्री: ट्रिमिंग के बाद हॉट रोल्ड कार्बन स्टील (Q235, SL400, SS400, SPHC, आदि)
2. मोटाई: H≤2.75mm चौड़ाई: B≤520mm
3. मोटाई: H≤0.7mm, चौड़ाई: B≤520mm
4. आने वाली तार व्यास (आंतरिक / बाहरी): 508/1500 मिमी
5. आउटपुट कॉइल व्यास (आंतरिक / बाहरी): 508/1500 मिमी
6, रोलिंग गति: V≤250m / मिनट
नोट: उपरोक्त पैरामीटर केवल संदर्भ के लिए हैं, इसे ग्राहक की आवश्यकताओं के अनुसार निर्मित किया जा सकता है।

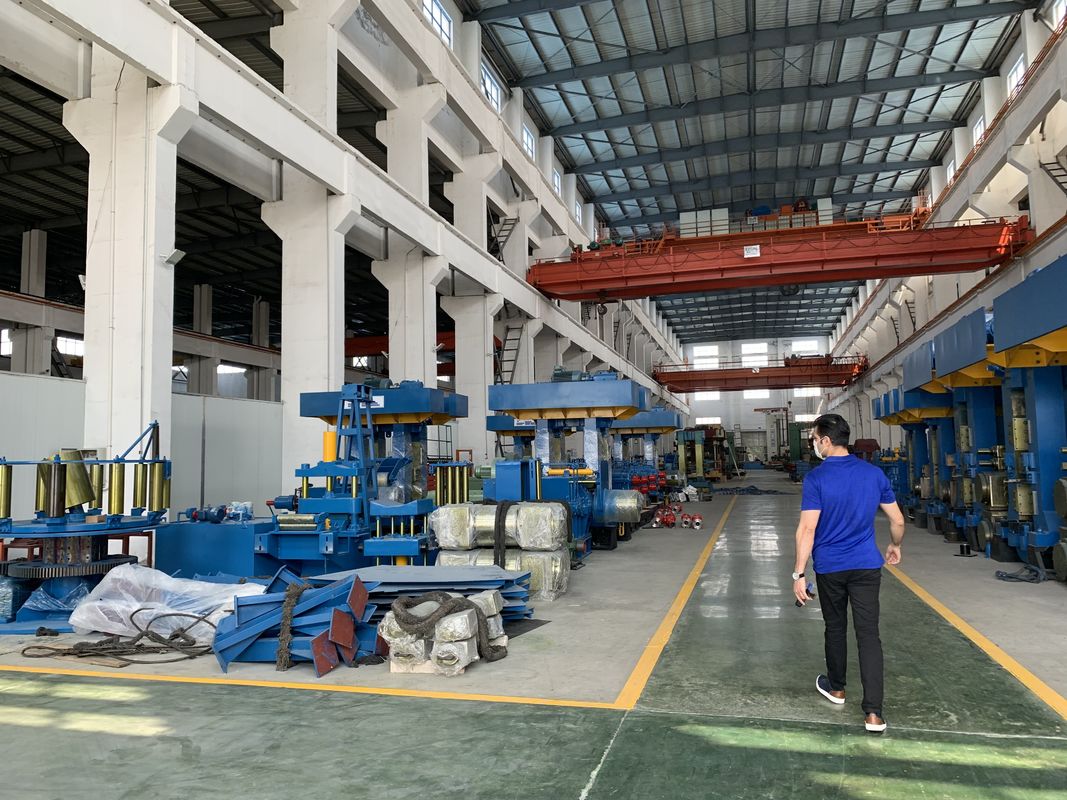

4. एसजीएस तस्वीरों का निरीक्षण करें

5. उपकरण सूची

1. हाइड्रोलिक विस्तार और संकुचन uncoiler: एक सेट;

2. हाइड्रोलिक कतरनी :एक जोड़ा;

3. वेल्डिंग प्लेटफॉर्म (वेल्डर अनुकूलित):एक जोड़ा;

4. लैंडिंग सामग्री भंडारण लूपर: एक सेट;

5. खिला प्रक्रिया मंच (रोलर गाइड के साथ):एक जोड़ा;

6. चार-उच्च रोलिंग मिल के चार सेट:एक जोड़ा;

7 निर्वहन प्रक्रिया मंच (हाइड्रोलिक कतरनी के साथ):एक जोड़ा;

8. हाइड्रोलिक घुमावदार मशीन:एक जोड़ा;

9. इलेक्ट्रिक कंट्रोल कैबिनेट:एक जोड़ा;

10. पतला तेल स्टेशन:एक जोड़ा;

11. हाइड्रोलिक स्टेशन:एक जोड़ा;

12. झुकने वाले रोल के लिए हाइड्रोलिक स्टेशन:एक जोड़ा;

13. प्रक्रिया स्नेहन स्टेशन (उपयोगकर्ता का अपना)एक जोड़ा;

14. चार मोटाई मापने वाले उपकरण (उपयोगकर्ताओं द्वारा अनुकूलित)चार सेट;

15. तेल और गैस स्टेशनएक जोड़ा;

6. वारंटी अवधि:12 महीने (आसान-टूटे भागों को छोड़कर)
