उत्पाद विवरण:
|
| माल का विवरण: | स्टील का तार काटने की मशीन | पट्टी की मोटाई: | 3-12 मिमी |
|---|---|---|---|
| पट्टी की चौड़ाई: | 600-1800mm | अधिकतम कुंडल वजन:: | 15000 किग्रा |
| विशेषता: | स्वचालित | गुणवत्ता की गारंटी: | एक साल |
| हाई लाइट: | स्टील का तार स्वचालित स्लीटिंग मशीन,1800 मिमी स्टील का तार काटने की मशीन,200 किलोवाट स्टील का तार काटने की मशीन |
||
600-1800mm स्टील का तार काटने की मशीन कुंडल वजन 15000kg
1. माल का विवरण:
स्टील को काटने की प्रक्रिया में एक स्लीटर मशीन के माध्यम से व्यापक स्टील कॉइल्स को फीड किया जाता है, जो सामग्री को संकीर्ण स्ट्रिप्स में काटता है।इससे, कट स्ट्रिप्स (जिसे स्ट्रैंड भी कहा जाता है) को फिर एक संकीर्ण स्लिट कॉइल बनाने के लिए पीछे हटा दिया जाता है।
2. परिचय:

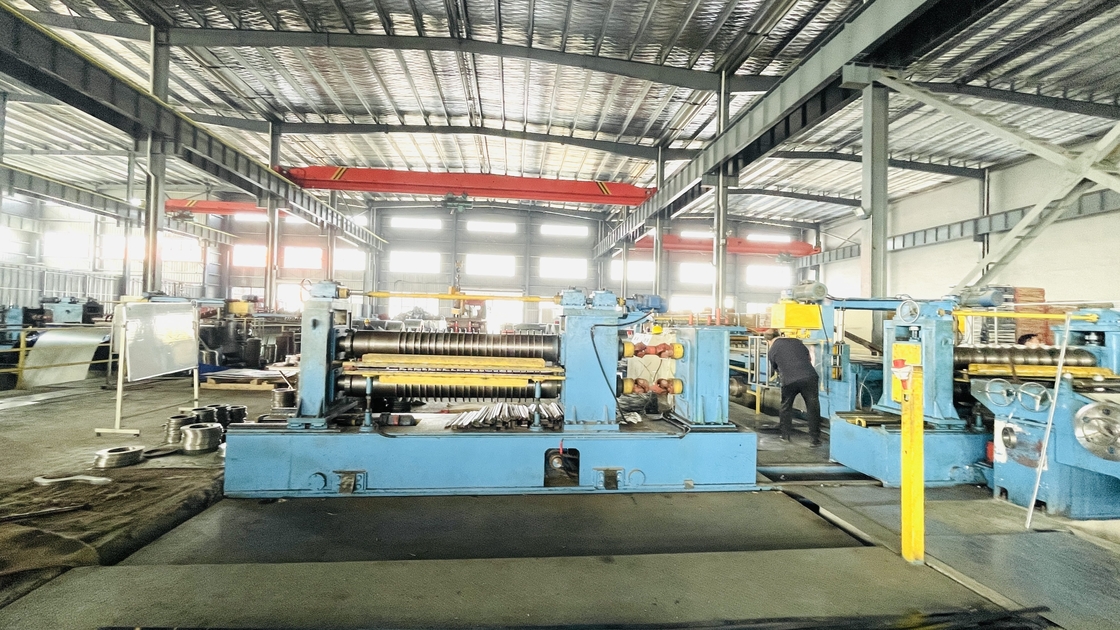

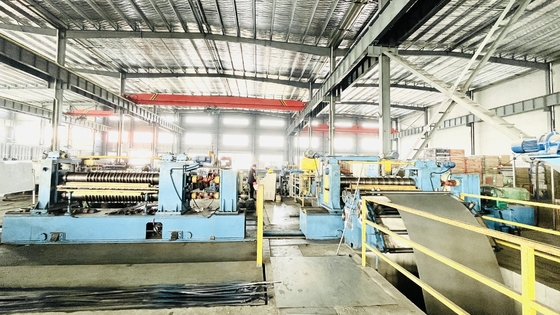

यह मोटी प्लेट स्लीटिंग लाइन, जिसे मेटल कॉइल स्लीटर भी कहा जाता है, मोटी स्टील मास्टर कॉइल को छोटे बेबी कॉइल में काटने में सक्षम है।मोटी कॉइल स्लीटिंग लाइन से बना है: कॉइल-लोडिंग कार, डबल मैंड्रेल बिग-लोड अनकॉइलर, पोर्टल स्टाइल कॉइल-हेड गाइड, प्रेस और फावड़ा उपकरण, डबल रोलर पिंचिंग फीडर, फाइव-रोलर लेवलर, एंड-कटर, रोल टेबल, सेंट्रल एलाइनर, डिस्क स्लीटर, स्क्रैप वाइन्डर, होल एक्यूमुलेटर, प्री-सेपरेटर और टेंशनर, पोर्टल स्टाइल कॉइल्स-सेपरेटर और प्रेसर, रिकोइलर, कॉइल अनलोडिंग कार, हाइड्रोलिक कंट्रोल और इलेक्ट्रिक कंट्रोल।
मोटी शीट स्लीटिंग लाइनों (मेटल कॉइल स्लीटर) के विभिन्न मॉडलों की क्षमता:
पट्टी मोटाई: (3 ~ 12) मिमी, (4-16) मिमी, (5 ~ 20) मिमी;
पट्टी की चौड़ाई: 500-1800 मिमी, 800 ~ 2000 मिमी या 1000 ~ 2200 मिमी।
3. कुंडल काटने की मशीन का विवरण विवरण:
3.1.एमए- (3-12) × 1800 मिमी शीट स्लीटिंग लाइन
कॉइल की सामग्री: एचआर / सीआर कार्बन स्टील, गैल्वेनाइज्ड प्लेट, रंगीन स्टील प्लेट इत्यादि।
धातु का तार स्लिटर पट्टी मोटाई: (3 ~ 12) मिमी
कुंडल काटने की मशीन पट्टी की चौड़ाई: 500 ~ 1800 मिमी
अधिकतम कुंडल वजन: 35000kgs
रोलर्स और टेंशनिंग रोलर को समतल करने का व्यास: 210
धातु का तार स्लिटर स्लीटर शाफ्ट का व्यास: Φ300
डिस्क कटर: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm।
रिकोइलर ब्लॉक का व्यास: Φ610mm
अलग डिस्क: 65Mn, OD250 x ID95 x T10/20mm
कुंडल काटने की मशीन डीसी मोटर्स स्लीटर और रिकोइलर के लिए: 160KW, 200KW।
धातु कुंडल स्लिटर गति: (0 ~ 30) मीटर / मिनट, समायोज्य
3.2.एमए- (4-16) × 2200 मिमी शीट स्लीटिंग लाइन
कॉइल की सामग्री: एचआर / सीआर कार्बन स्टील जैसे क्यू 235, गैल्वेनाइज्ड प्लेट, रंगीन स्टील प्लेट इत्यादि
पट्टी मोटाई: (4 ~ 16) मिमी
मेटल कॉइल स्लिटर स्ट्रिप चौड़ाई: 800 ~ 2200 मिमी
कुंडल काटने की मशीन Max.coil वजन: 40000kgs
रोलर्स और टेंशनिंग रोलर को समतल करने का व्यास: 230
स्लिटर शाफ्ट का व्यास: Φ360
मेटल कॉइल स्लिटर डिस्क कटर: 6CrW2Si, HRC54 ° ~ 56 °, OD600mm x ID360mm x T50mm।
रिकोइलर ब्लॉक का व्यास: Φ760mm
कॉइल स्लीटिंग मशीन सेपरेटिंग डिस्क: 65Mn, OD250 x ID110 x T10/20mm
स्लीटर और रिकोइलर के लिए डीसी मोटर्स: 200KW, 250KW।
काटने की गति: (0 ~ 30) मीटर / मिनट, समायोज्य
3.3.एमए- (5-20) × 2000 मिमी शीट स्लीटिंग लाइन
कॉइल की सामग्री: एचआर / सीआर कार्बन स्टील जैसे क्यू 235, गैल्वेनाइज्ड प्लेट, रंगीन स्टील प्लेट इत्यादि
धातु का तार स्लिटर पट्टी मोटाई: (5 ~ 20) मिमी
पट्टी की चौड़ाई: 800 ~ 2000 मिमी
अधिकतम कुंडल वजन: 40000kgs
रोलर्स और टेंशनिंग रोलर को समतल करने का व्यास: 260
धातु का तार स्लिटर स्लीटर शाफ्ट का व्यास: Φ420
कुंडल काटने की मशीन डिस्क कटर: 6CrW2Si, HRC54 ° ~ 56 °, OD650mm x ID420mm x T50mm।
रिकोइलर ब्लॉक का व्यास: 800mm
अलग डिस्क: 65Mn, OD250 x ID110 x T10/20mm
स्लीटर और रिकोइलर के लिए डीसी मोटर्स: 280KW, 315KW।
कुंडल काटने की मशीन काटने की गति: (0 ~ 20) मीटर / मिनट, समायोज्य
4. धातु कुंडल स्लिटर के विनिर्देश:
| नमूना | मोटाई | कुंडल वजन | समाप्त भट्ठा | अधिकतम काटने की गति | |
| एमए-12 x 1800 | 3-12 मिमी | 600-1800 मिमी | अधिकतम 35T | न्यूनतम।60 मिमी | 30मी/मिनट |
| एमए-16 x 2200 | 4-16 मिमी | 800-2200mm | अधिकतम 40T | न्यूनतम।100 मिमी | 30मी/मिनट |
| एमए-20x 2000 | 5-20 मिमी | 800-2000mm | अधिकतम 40T | न्यूनतम 100 मिमी | 20मी/मिनट |
| नोट: फॉर्म में डेटा सामान्य श्रेणियों के अनुसार संदर्भ के रूप में, हम हमेशा प्रत्येक ग्राहक की विशिष्ट आवश्यकताओं के अनुसार प्रत्येक शीट स्लीटिंग लाइन को डिज़ाइन और बनाते हैं, इसलिए प्रत्येक ग्राहक हमसे अपनी अच्छी सामग्री वाली कॉइल स्लीटिंग मशीन खरीद सकता है। | |||||
