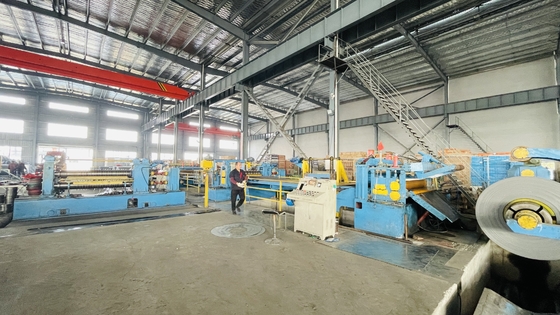

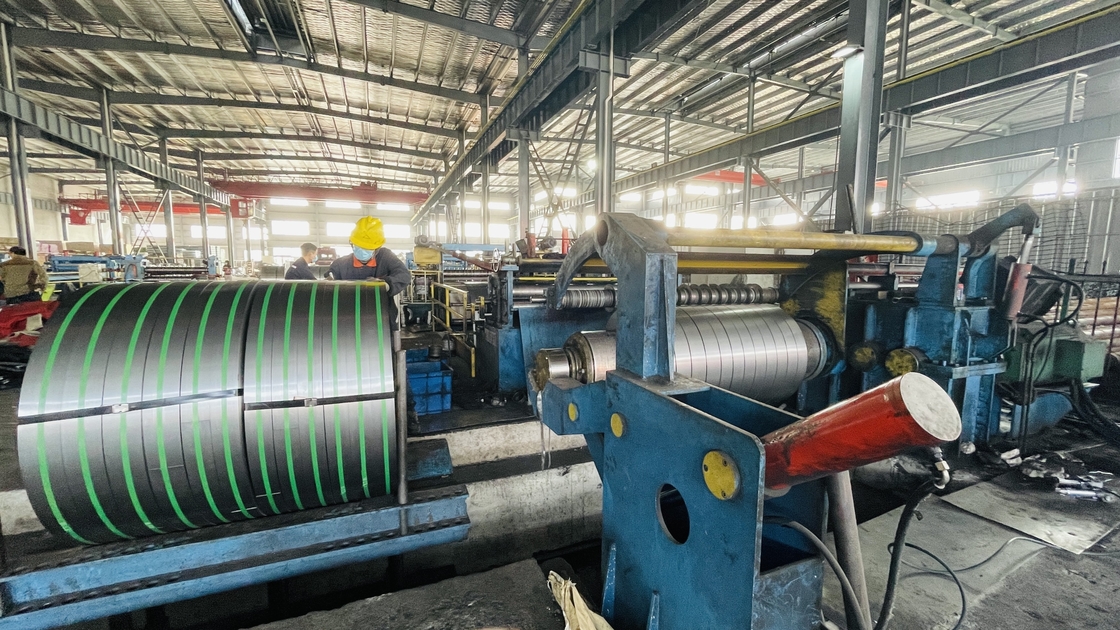

1800 मिमी स्वचालित स्टील शीट स्लीटिंग लाइन हाई स्पीड 30 मीटर / मिनट

3-12 मिमी 600-1800 मिमी स्वचालित स्टील शीट स्लीटिंग लाइन हाई स्पीड स्लीटिंग मशीन

1 परिचय:


स्वचालित स्टील शीट स्लीटिंग लाइनस्थिर गति के साथ और भारी प्रकार के हाइड्रोलिक डेकोइलर के साथ पीएलसी पांच रोलर लेवलिंग द्वारा नियंत्रित। यह मोटी प्लेट स्लीटिंग लाइन, जिसे मेटल कॉइल स्लीटर भी कहा जाता है, मोटी स्टील मास्टर कॉइल को छोटे बेबी कॉइल में काटने में सक्षम है।मोटी कॉइल स्लीटिंग लाइन से बना है: कॉइल-लोडिंग कार, डबल मैंड्रेल बिग-लोड अनकॉइलर, पोर्टल स्टाइल कॉइल-हेड गाइड, प्रेस और फावड़ा उपकरण, डबल रोलर पिंचिंग फीडर, फाइव-रोलर लेवलर, एंड-कटर, रोल टेबल, सेंट्रल एलाइनर, डिस्क स्लीटर, स्क्रैप वाइन्डर, होल एक्यूमुलेटर, प्री-सेपरेटर और टेंशनर, पोर्टल स्टाइल कॉइल्स-सेपरेटर और प्रेसर, रिकोइलर, कॉइल अनलोडिंग कार, हाइड्रोलिक कंट्रोल और इलेक्ट्रिक कंट्रोल।

मोटी शीट स्लीटिंग लाइनों (मेटल कॉइल स्लीटर) के विभिन्न मॉडलों की क्षमता:
पट्टी मोटाई: (3 ~ 12) मिमी, (4-16) मिमी, (5 ~ 20) मिमी;
पट्टी की चौड़ाई: 500-1800 मिमी, 800 ~ 2000 मिमी या 1000 ~ 2200 मिमी।

2. कुंडल काटने की मशीन का विवरण विवरण:

2.1.एमए- (3-12) × 1800 मिमी शीट स्लीटिंग लाइन
कॉइल की सामग्री: एचआर / सीआर कार्बन स्टील, गैल्वेनाइज्ड प्लेट, रंगीन स्टील प्लेट इत्यादि।
धातु का तार स्लिटर पट्टी मोटाई: (3 ~ 12) मिमी
कुंडल काटने की मशीन पट्टी की चौड़ाई: 500 ~ 1800 मिमी
अधिकतम कुंडल वजन: 35000kgs

रोलर्स और टेंशनिंग रोलर को समतल करने का व्यास: 210
धातु का तार स्लिटर स्लीटर शाफ्ट का व्यास: Φ300
डिस्क कटर: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm।
रिकोइलर ब्लॉक का व्यास: Φ610mm
अलग डिस्क: 65Mn, OD250 x ID95 x T10/20mm
कुंडल काटने की मशीन डीसी मोटर्स स्लीटर और रिकोइलर के लिए: 160KW, 200KW।
धातु कुंडल स्लिटर गति: (0 ~ 30) मीटर / मिनट, समायोज्य

2.2.एमए- (4-16) × 2200 मिमी शीट स्लीटिंग लाइन
कॉइल की सामग्री: एचआर / सीआर कार्बन स्टील जैसे क्यू 235, गैल्वेनाइज्ड प्लेट, रंगीन स्टील प्लेट इत्यादि
पट्टी मोटाई: (4 ~ 16) मिमी
मेटल कॉइल स्लिटर स्ट्रिप चौड़ाई: 800 ~ 2200 मिमी
कुंडल काटने की मशीन Max.coil वजन: 40000kgs

रोलर्स और टेंशनिंग रोलर को समतल करने का व्यास: 230
स्लिटर शाफ्ट का व्यास: Φ360
मेटल कॉइल स्लिटर डिस्क कटर: 6CrW2Si, HRC54 ° ~ 56 °, OD600mm x ID360mm x T50mm।
रिकोइलर ब्लॉक का व्यास: Φ760mm
कॉइल स्लीटिंग मशीन सेपरेटिंग डिस्क: 65Mn, OD250 x ID110 x T10/20mm
स्लीटर और रिकोइलर के लिए डीसी मोटर्स: 200KW, 250KW।
काटने की गति: (0 ~ 30) मीटर / मिनट, समायोज्य

2.3.एमए- (5-20) × 2000 मिमी शीट स्लीटिंग लाइन:
कॉइल की सामग्री: एचआर / सीआर कार्बन स्टील जैसे क्यू 235, गैल्वेनाइज्ड प्लेट, रंगीन स्टील प्लेट इत्यादि
धातु का तार स्लिटर पट्टी मोटाई: (5 ~ 20) मिमी
पट्टी की चौड़ाई: 800 ~ 2000 मिमी
अधिकतम कुंडल वजन: 40000kgs

रोलर्स और टेंशनिंग रोलर को समतल करने का व्यास: 260
धातु का तार स्लिटर स्लीटर शाफ्ट का व्यास: Φ420
कुंडल काटने की मशीन डिस्क कटर: 6CrW2Si, HRC54 ° ~ 56 °, OD650mm x ID420mm x T50mm।
रिकोइलर ब्लॉक का व्यास: 800mm
अलग डिस्क: 65Mn, OD250 x ID110 x T10/20mm
स्लीटर और रिकोइलर के लिए डीसी मोटर्स: 280KW, 315KW।
कुंडल काटने की मशीन काटने की गति: (0 ~ 20) मीटर / मिनट, समायोज्य

3. धातु कुंडल स्लिटर के विनिर्देश:
