Q235 SL400 . के लिए प्रेसिजन स्ट्रिप्स के लिए 550 मिमी फोर स्टैंड्स कंटीन्यूअस कोल्ड रोलिंग मिल SPHC

1. उत्पाद विवरण

Q235, SL400, SS400, SPHC के लिए प्रेसिजन स्ट्रिप्स के लिए 550mm फोर-हाई फोर स्टैंड कंटीन्यूअस कोल्ड रोलिंग मिल

2. आरसंदर्भप्रक्रिया प्रवाह:

अनवाइंडिंग फ्रेम→वेल्डिंग प्लेटफार्म→हाइड्रोलिक कतरनी→हाइड्रोलिक डिवाइस सहित→फ्लोर लूपर→उच्च टर्नओवर ब्रैकेट→संरेखण→1# फ्रेम, 2# फ्रेम, 3# फ्रेम, 4# फ्रेम→घुमाने वाली मशीन।

3. उपकरण संरचना:

1. सामग्री: ट्रिमिंग के बाद हॉट रोल्ड कार्बन स्टील (Q235, SL400, SS400, SPHC, आदि)
2. मोटाई: एच≤2.75mm चौड़ाई: बी≤520mm
3. मोटाई: एच≤0.7 मिमी, चौड़ाई: बी≤520 मिमी
4. आने वाली कॉइल व्यास (आंतरिक / बाहरी): 508/1500 मिमी
5. आउटपुट कॉइल व्यास (आंतरिक / बाहरी): 508/1500 मिमी
6, रोलिंग गति: वी≤250m/मिनट
नोट: उपरोक्त पैरामीटर केवल संदर्भ के लिए हैं, इसे ग्राहक की आवश्यकताओं के अनुसार निर्मित किया जा सकता है।

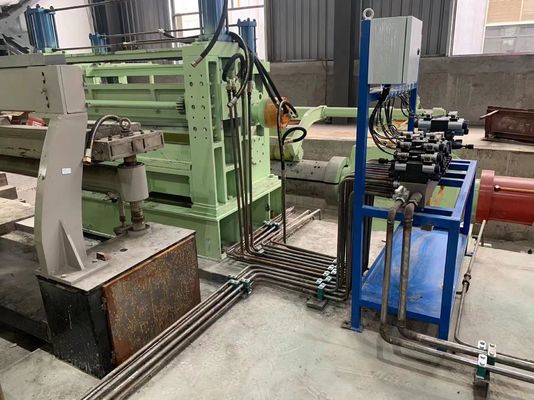

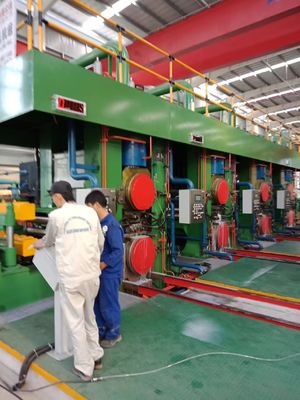

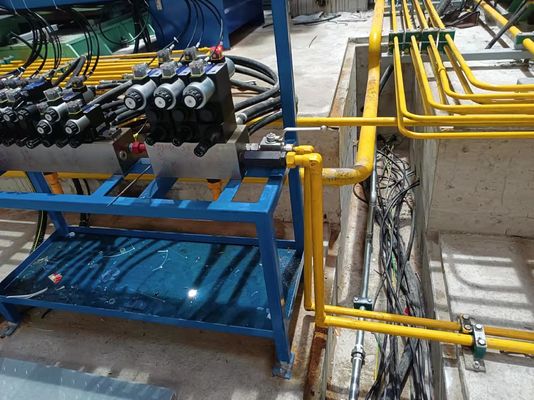

4.एसजीएस निरीक्षण तस्वीरें

5. उपकरण सूची

1. हाइड्रोलिक विस्तार और संकुचन uncoiler: एक सेट;

2. हाइड्रोलिक कतरनी:एक जोड़ा;

3. वेल्डिंग प्लेटफॉर्म (वेल्डर अनुकूलित):एक जोड़ा;

4. लैंडिंग सामग्री भंडारण लूपर: एक सेट;

5. खिला प्रक्रिया मंच (रोलर गाइड के साथ):एक जोड़ा;

6. चार-उच्च रोलिंग मिल के चार सेट:एक जोड़ा;

7 निर्वहन प्रक्रिया मंच (हाइड्रोलिक कतरनी के साथ):एक जोड़ा;

8. हाइड्रोलिक घुमावदार मशीन:एक जोड़ा;

9. इलेक्ट्रिक कंट्रोल कैबिनेट:एक जोड़ा;

10. पतला तेल स्टेशन:एक जोड़ा;

11. हाइड्रोलिक स्टेशन:एक जोड़ा;

12. झुकने वाले रोल के लिए हाइड्रोलिक स्टेशन:एक जोड़ा;

13. प्रक्रिया स्नेहन स्टेशन (उपयोगकर्ता का अपना)एक जोड़ा;

14. चार मोटाई मापने के उपकरण (उपयोगकर्ताओं द्वारा अनुकूलित)चार सेट;

15. तेल और गैस स्टेशनएक जोड़ा;

6. वारंटी अवधि:12 महीने (आसान टूटे हुए हिस्सों को छोड़कर)
