उत्पाद विवरण:
|
| उत्पादन विवरण: | चार हाई रिवर्सिंग कोल्ड रोलिंग मिल | कच्चा माल: | Q235, SPCC, SS400, SPHC, आदि। |
|---|---|---|---|
| इनपुट मोटाई: | एच ≤4.0 मिमी | चौड़ाई: | बी≤625mm |
| आउटपुट मोटाई: | एच≥0.8 मिमी | Max. मैक्स। Coil weight कुंडल वजन: | 10t, आवश्यकता के अनुसार |
| आने वाली कुंडल व्यास (आंतरिक / बाहरी): | 600,Φ750/1600mm, आवश्यकतानुसार | आउटपुट कॉइल व्यास (आंतरिक / बाहरी): | 600,Φ750/1600mm, आवश्यकतानुसार |
| Max. मैक्स। rolling pressure रोलिंग दबाव: | 550t | रोलिंग गति: | वी≤150मी/मिनट |
| रोलिंग लाइन ऊंचाई: | 850mm | गारंटी: | एक वर्ष |
| हाई लाइट: | एसपीएचसी रिवर्सिंग कोल्ड रोलिंग मिल,क्यू 235 एसपीसीसी रिवर्सिंग कोल्ड रोलिंग मिल,प्रेसिजन स्ट्रिप्स रिवर्सिंग कोल्ड रोलिंग मिल |
||

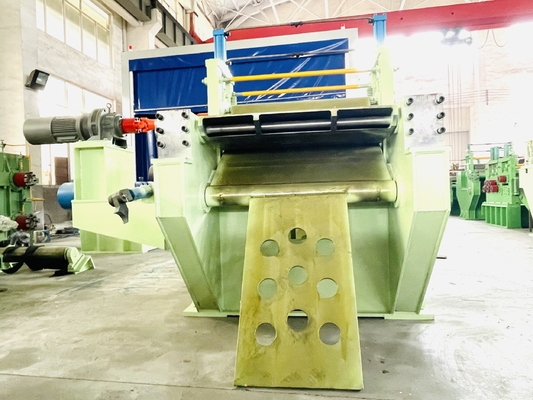

Q235 SPCC SS400 SPHC फोर हाई रिवर्सिंग कोल्ड रोलिंग मिल प्रेसिजन स्ट्रिप्स के लिए
1. उत्पाद विवरण
हॉट और कोल्ड रोल्ड स्टील के बीच मुख्य अंतर यह है कि उन्हें कैसे संसाधित किया जाता है।हॉट रोल्ड स्टील वह स्टील है जिसे उच्च तापमान पर रोल किया गया है, जबकि कोल्ड रोल्ड स्टील अनिवार्य रूप से हॉट रोल्ड स्टील है जिसे आगे कोल्ड रिडक्शन सामग्री में संसाधित किया जाता है।
2. मुख्य कार्य
850मिमी फोर-हाई रिवर्सिंग कोल्ड रोलिंग मिलउच्च परिशुद्धता और अच्छे प्रदर्शन सादे कार्बन स्टील, स्टेनलेस स्टील और कम मिश्र धातु इस्पात के प्रतिवर्ती रोलिंग के लिए उपयोग किया जाता है।
.
3. प्रक्रिया प्रवाह: (संदर्भ के लिए)
लोडिंग (अनलोडिंग) डिवाइस → ←रेकोइलर →← रोलिंग मिल प्रोसेस प्लेटफॉर्म →← फोर-हाई मेन रोलिंग मिल →← रोलिंग मिल प्रोसेस प्लेटफॉर्म → ←रेकॉइलर → लोडिंग (अनलोडिंग) डिवाइस
4. उपकरण संरचना:
4.1 यांत्रिक उपकरण:
| नहीं। | विवरण | इकाई | मात्रा |
| 1 | चार-उच्च मुख्य रोलिंग मिल | समूह | 1 |
| 2 | इलेक्ट्रिक स्क्रूडाउन डिवाइस | समूह | 2 |
| 3 | हाइड्रोलिक संतुलन डिवाइस | समूह | 1 |
| 4 | यूनिवर्सल शाफ्ट | पीसी | 2 |
| 5 | यूनिवर्सल शाफ्ट ब्रैकेट | समूह | 1 |
| 6 | वर्क रोलर चेंजिंग रैक | समूह | 1 |
| 7 | बैकअप रोलर का हाइड्रोलिक रोलर बदलने वाला उपकरण | समूह | 1 |
| 8 | बैकअप रोलर बदलते रैक | समूह | 1 |
| 9 | फ्रंट / रियर मिल प्रोसेस प्लेटफॉर्म | समूह | 2 |
| 10 | हाइड्रोलिक विस्तार रिकॉइलर | समूह | 2 |
| 1 1 | डिस्चार्ज कॉइल कार | समूह | 2 |
| 12 | फाउंडेशन बोल्ट | समूह | 1 |
4.2 इलेक्ट्रिक मोटर, विद्युत नियंत्रण:
| नहीं। | विवरण | इकाई | मात्रा |
| 1 | मुखयमोटर | समूह | 1 |
| 2 | रेकोइलर मोटर | समूह | 2 |
| 3 | स्क्रूडाउन मोटर | समूह | 2 |
| 4 | विद्युत नियंत्रण | समूह | 1 |
4.3 द्रव उपकरण:
| नहीं। | विवरण | इकाई | मात्रा |
| 1 | सामान्य हाइड्रोलिक प्रणाली (वाल्व स्टैंड सहित) | समूह | 1 |
| 2 | रोलर बेंडिंग हाइड्रोलिक स्टेशन (वाल्व स्टैंड सहित) | समूह | 1 |
| 3 | पतला तेल स्नेहन स्टेशन | समूह | 1 |
| 4 | तेल और गैस स्नेहन प्रणाली | समूह | 1 |
| 5 | प्रक्रिया स्नेहन प्रणाली | समूह | 1 |
5. तकनीकी पैरामीटर (विकल्प):
|
मॉडल नं। तकनीकी मापदंड |
650 | 750 | 850 |
| सामग्री | कार्बन स्टील और कम मिश्र धातु इस्पात | कार्बन स्टील और कम मिश्र धातु इस्पात | कार्बन स्टील और कम मिश्र धातु इस्पात |
| सामग्री मोटाई (मिमी) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| सामग्री चौड़ाई (मिमी) | 400-500 | 500-650 | 600-750 |
| आउटपुट मोटाई (मिमी) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| रोलिंग फोर्स (केएन) | 5500 | 6500 | 7500 |
| बैकअप रोलर आकार (मिमी) | 550×600 | 650×700 | 750×820 |
| मध्य रोलर आकार (मिमी) | / | / | 300/Φ280×820 |
| कार्य रोलर आकार (मिमी) | 185/Φ165×650 | 205/Φ190×750 | 230/Φ205×850 |
| चलाने का तरीका | काम रोलर द्वारा | काम रोलर द्वारा | काम रोलर द्वारा |
| मुखयमोटर | डीसी यंत्र | डीसी यंत्र | डीसी यंत्र |
| कम करने | संयुक्त गियरबॉक्स | संयुक्त गियरबॉक्स | संयुक्त गियरबॉक्स |
| Uncoiler (वैकल्पिक आकार) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| रेकोइलर (वैकल्पिक आकार) | 508×650 | 508×750 | 508×850 |
| रोलिंग स्पीड (एम / मिनट।) | 180-480 | 240-600 | 240-600 |
| Uncoiler तनाव (KN) | 30 | 35 | 45 |
| रेकोइलर तनाव (केएन) | 10-70 | 10-80 | 10-90 |
| स्क्रूडाउन विधि | मैकेनिकल / हाइड्रोलिक एजीसी | मैकेनिकल / हाइड्रोलिक एजीसी | मैकेनिकल / हाइड्रोलिक एजीसी |
नोट: उपरोक्त पैरामीटर केवल संदर्भ के लिए हैं, इसे ग्राहक की आवश्यकताओं के अनुसार निर्मित किया जा सकता है।
6. पैकेजिंग
स्टील के तार और विशेष द्वारा कंटेनर के अंदर मशीन तय की जाएगीपीईटी पट्टा, यह सुनिश्चित करने के लिए कि परिवहन के दौरान सभी भाग नहीं हिलेंगे और मशीन और कंटेनर के किसी भी प्रकार के नुकसान से बचेंगे।
7. वारंटी अवधि:12 महीने (आसान टूटे हुए हिस्सों को छोड़कर)
8.हमारी सेवा और विशेषताएं:
8.1 डिजाइन:हमारे पास ग्राहकों की मांग और आवश्यकताओं के अनुसार मशीनों को विकसित करने और विकसित करने के लिए समृद्ध अनुभव के साथ एक परिपक्व तकनीकी टीम है।
8.2यह एक बहुत ही उत्तम और टिकाऊ उपकरण है।हमारे पास 10 से अधिक वर्षों का अनुभव है।
8.3इस तरह की मशीन में सबसे अच्छी गुणवत्ता और सबसे अच्छी कीमत होती है।इसमें सटीक माप और आसान संचालन है।
8.4हम सभी ग्राहकों को तकनीकी सहायता (बिक्री के पहले, दौरान और बाद में), उत्पादन, स्थापना, कमीशनिंग और रखरखाव सेवा प्रदान करते हैं।
8.5 हमारे उत्पाद को कई क्षेत्रों में निर्यात किया गया है और उच्च गुणवत्ता और उचित मूल्य के कारण उच्च प्रतिष्ठा हासिल की है।
