उत्पाद विवरण:
|
| कुंडल की सामग्री: | स्टील कॉइल स्लीटिंग एंड कटिंग टू लेंथ मशीन | पट्टी की मोटाई: | 0.3 ~ 3mm |
|---|---|---|---|
| पट्टी की चौड़ाई: | 300 ~ 1600 मिमी | अधिकतम कुंडल वजन:: | 15000Kg |
| वोल्टेज:: | 380V 50 हर्ट्ज 3phases | गुणवत्ता की गारंटी: | एक साल |
| हाई लाइट: | 3x1600mm शीट कट टू लेंथ लाइन,0.3-3mm शीट कट टू लेंथ लाइन,सीआर जस्ती स्टील सीटीएल मशीन |
||
1. माल का विवरण:

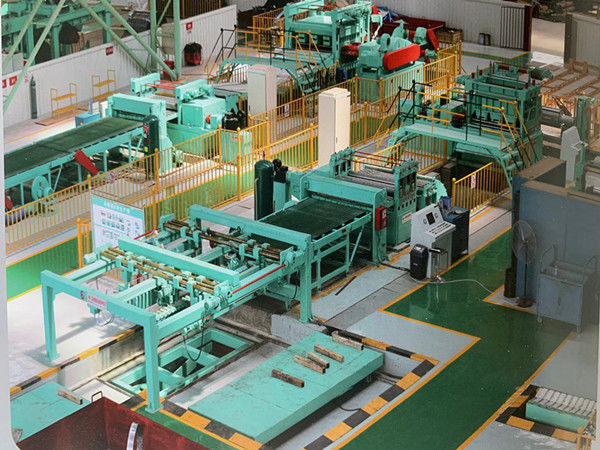

स्वचालित रोटरी कतरनी स्टैकिंग लाइन मध्य और भारी मोटाई कट टू लेंथ लाइन के साथ स्थिर गति, किनारे कोई गड़गड़ाहट नहीं
2. परिचय:
मध्यम मोटी प्लेट कट-टू-लेंथ लाइन ग्राहक के अनुरोध को अधिकतम लाइन स्पीड 40 मीटर / मिनट को कॉइल स्ट्रिप को अनकॉइलिंग और लेवलिंग करके पूरा कर सकती है, और फिर लेवल फ्लैट स्ट्रिप को चादरों की निश्चित लंबाई तक कतरन कर सकती है।
यह कॉइल सीटीएल लाइन विशेष रूप से सीआर, एचआर कार्बन स्टील कॉइल्स, जीआई, पीपीजीआई स्टील प्लेट्स के लिए उपयुक्त है।
प्लेट कट-टू-लेंथ लाइन (कॉइल सीटीएल लाइन) में डीसी या एसी मोटर द्वारा संचालित एक लेवलिंग मशीन होती है, और लंबाई-फिक्सिंग एन्कोडर द्वारा होती है, शीयरिंग स्टाइल स्टॉप-शीयर है।
मध्यम मोटी प्लेट कट-टू-लेंथ लाइन मोटाई के साथ स्टील कॉइल फिट करती है: (1 ~ 6 मिमी, 2 ~ 8 मिमी, 3-10 मिमी) और परिवर्तनीय चौड़ाई, और तैयार शीट की लंबाई ग्राहक की व्यावहारिक आवश्यकता पर निर्भर करती है।
3. इस कॉइल सीटीएल लाइन के लिए लाभ और विशेषताएं:
1. उच्च परिशुद्धता
लाइन की गति औसतन 30 मीटर/मिनट, 7-8 पीसी/मिनट 2000 मिमी लंबाई शीट तक हो सकती है।
लेवलिंग परिशुद्धता: ± 1 मिमी / ㎡
शीट लंबाई परिशुद्धता: ± 0.5 मिमी / एम
शीट विकर्ण लंबाई परिशुद्धता: ± 0.5 मिमी / एम
4. मुख्य तकनीकी पैरामीटर:
कॉइल की सामग्री: एचआरसी, सीआरसी, जीआई, पीपीजीआई, क्यू 1 9 5, क्यू 235, क्यू 345 ...
पट्टी मोटाई: (0.3-3) मिमी
मैक्स।पट्टी की चौड़ाई: 1600mm
कुंडल आईडी: ≥Φ508 मिमी
कुंडल आयुध डिपो: Φ1800mm
मैक्स।कुंडल वजन: 20000Kgs
स्लिटर मोटर: 75KW डीसी मोटर
स्लिटर शाफ्ट: 220 x 1650mm
स्लीटर शाफ्ट पर डिस्क चाकू: ID220mm x OD330mm x 10mm, 6CrW2Si।
अलग डिस्क: ID85 x OD210mm x 6mm, 65Mn
घर्षण ऊन से गुजरने वाली पट्टी द्वारा प्रदान किया गया तनाव लकड़ी की प्लेटों के चारों ओर लपेटा हुआ महसूस हुआ।
रेकोइलर ब्लॉक: 508 x 1700 मिमी
रेकोइलर मोटर: 90 किलोवाट डीसी मोटर
इलेक्ट्रिक कंट्रोल: यूरोथर्म 590 डीसी ड्राइवर कैबिनेट प्लस कंट्रोल पैनल।
काटने की गति: अधिकतम 100 मीटर / मिनट, समायोज्य।
5. कॉइल सीटीएल लाइन का विवरण विवरण:
| नमूना | मोटाई | कुंडल वजन | समाप्त भट्ठा | मैक्स स्लीटिंग स्पीड | |
| एमए-1 x 600 | 0.2-1 मिमी | 100-600 मिमी | अधिकतम 8T | न्यूनतम।20 मिमी | 50मी/मिनट |
| एमए-2 x 1300 | 0.3-2 मिमी | 300-1300 मिमी | अधिकतम 15T | न्यूनतम।25 मिमी | 80मी/मिनट |
| एमए-3 x 1600 | 0.3-3 मिमी | 500-1600 मिमी | अधिकतम 20T | न्यूनतम 25 मिमी | १००मी/मिनट |
| एमए-4 x 1600 | 0.4-4 मिमी | 500-1600 मिमी | अधिकतम 30T | न्यूनतम 30 मिमी | 80मी/मिनट |
| नोट: फॉर्म में डेटा सामान्य श्रेणियों के अनुसार संदर्भ के रूप में, हम हमेशा प्रत्येक ग्राहक की विशिष्ट आवश्यकताओं के अनुसार प्रत्येक पंक्ति को डिज़ाइन और बनाते हैं, इसलिए प्रत्येक ग्राहक हमसे अपनी अच्छी सामग्री लाइन खरीद सकता है। | |||||
