उत्पाद विवरण:
|
| मोटाई: | 4, 0.4 मिमी - 3.0 मिमी | चौड़ाई: | 500-1500 मिमी |
|---|---|---|---|
| कुंडल भीतरी दीया: | φ508 मिमी, φ610 मिमी | व्यास के बाहर कुंडल: | φ1000mm—φ1800mm |
| कुंडल वजन: | 20 टन | स्ट्रिप्स: | 3-50 स्ट्रिप्स |
| रेखा बोली: | 0-150 मी / मिनट | दिशा: | बाएं से दायां |
| हाई लाइट: | 3.15-4.75 मिमी यू प्रोफाइल बनाने की मशीन,12 मीटर / मिनट यू प्रोफाइल बनाने की मशीन,30 किलोवाट स्वचालित रोल बनाने की मशीन |
||
1. उत्पाद का नाम:

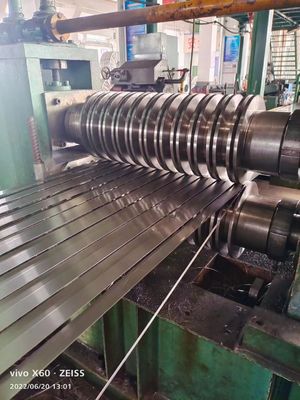

उच्च परिशुद्धता क्षमता के साथ कॉइल चौड़ाई 1500 मिमी के लिए भारी प्रकार की स्लीटिंग मशीन
2. विवरण:
इस उपकरण का उपयोग आवश्यक चौड़ाई के तैयार स्टील कॉइल को लंबे समय तक कच्चे स्टील के तार को काटने के लिए किया जाता है।विभिन्न सामग्रियों के कटरों को बदलकर, यह विभिन्न विनिर्देशों और ग्रेड के स्टील कॉइल्स और गैर-लौह धातु कॉइल्स को अनुदैर्ध्य रूप से काट सकता है, और अगली प्रक्रिया के लिए रिक्त स्थान तैयार कर सकता है (जैसे रोलिंग, वेल्डिंग पाइप, ठंडा झुकाव, प्रोफाइलिंग, मुद्रांकन, वेल्डिंग प्रोफाइल, आदि)।
3. तकनीकी प्रक्रिया:
सामग्री तैयार करना - शिपिंग और लोडिंग - हैंगिंग और अनकॉइलिंग - प्रेसिंग और डिस्चार्जिंग - शोवेल हेड प्रेसर स्ट्रेट हेड और गाइड वायर सपोर्ट - ट्रैक्शन पिंच इनिशियल लेवलर - स्टील स्ट्रिप हेड और टेल प्लेट शीयर - फ्रंट लूपर सपोर्ट फ्रेम (लूपर पिट) - गाइड अलाइनमेंट - अनुदैर्ध्य कतरनी मेजबान - संक्रमण गाइड टेबल - साइड वायर वाइन्डर - साइड वायर टेक-अप ड्रम - टेल प्रेसिंग मैकेनिज्म - रियर लूपर सपोर्ट फ्रेम (लूपर पिट) - प्री स्प्लिटिंग टेंशन डंपिंग - स्प्लिटिंग पिंच मशीन - स्प्लिटिंग शीयर - तैयार उत्पाद गाइड हेड सपोर्ट - स्लीटिंग और प्रेसिंग - वाइंडिंग होस्ट - ब्लैंकिंग और ट्रांसपोर्टेशन - डिस्चार्जिंग और पैकेजिंग।
4. मुख्य तकनीकी पैरामीटर
| विवरण | तकनीकी मापदंड |
| सामग्री | Q195, Q215, SPCC; |
| द्रव्य का गाढ़ापन | 0.4 मिमी-3.0 मिमी; |
| सामग्री की चौड़ाई | 500 मिमी -1500 मिमी; |
| कुंडल भीतरी व्यास | φ508 मिमी, φ610 मिमी |
| डोल बाहरी व्यास | φ1000mm-φ1800mm |
| कुंडल वजन | ≤25 टन |

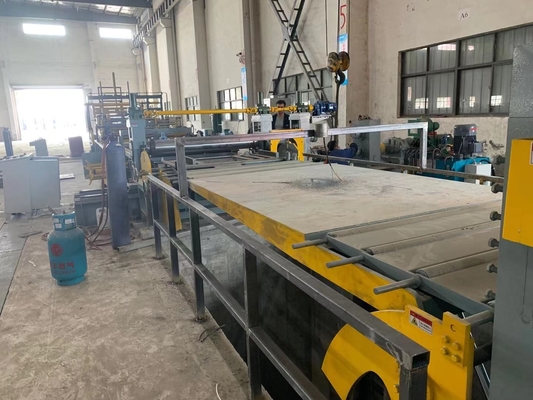

5. पूरी लाइन लेआउट
