उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 500 मिमी चार-उच्च प्रतिवर्ती कोल्ड रोलिंग मिल मशीन | आने वाली कुंडल आकार: | 2.0～3.0×400 मिमी |
|---|---|---|---|
| आउटपुट कॉइल आकार: | 1.0～2.0×400 | कुंडल का आकार: | outer diameter Max. बाहरी व्यास मैक्स। 1600 mm 1600 मिमी |
| कुंडल वजन: | मैक्स। 5टी | कुंडल भीतरी व्यास: | 508 मिमी |
| रोलिंग दबाव: | Max. मैक्स। 3500 KN 3500 केएन | रोलिंग गति: | मैक्स। 150 मीटर/मिनट |
| यूनिट काम करने की ऊंचाई: | 1000 मिमी | यूनिट काम करने की दिशा: | बाएं से दाएं यह उपयोगकर्ता द्वारा तय किया जाता है） |
| प्रमुखता देना: | 0.3-0.8 मिमी दीवार पैनल रोल बनाने की मशीन,सीई दीवार पैनल रोल बनाने की मशीन,15 मीटर / मिनट रोल बनाने के उपकरण |
||
1. उत्पाद का नाम

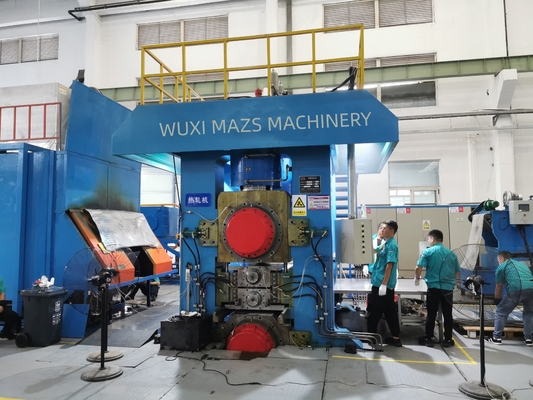

MAØ175×500/Ø460×470 500mm चार-उच्च प्रतिवर्ती कोल्ड रोलिंग मिल लाइन सीमेंस 6RA80 श्रृंखला पूर्ण डिजिटल
2. आवेदन:
400 मिमी की चौड़ाई के साथ कार्बन स्टील और कम मिश्र धातु इस्पात के रोलिंग के लिए उपयोग किया जाता है, तैयार उत्पाद की मोटाई 1.0 मिमी～2.0 मिमी मिमी
3. प्रक्रिया प्रवाह:
लोड हो रहा है → अनकॉइलिंग → पिंच → स्ट्रेट हेड चपटे कटिंग → वेल्डिंग-लूप (वेल्डिंग टेस्ट सीम) → वर्टिकल रोल सेंटर →
पांच रोल बनाए गए → चार-उच्च कोल्ड रोलिंग मिल → रिकॉयलर → अनलोडिंग
4. मुख्य तकनीकी विशिष्टता:
| नहीं। | तकनीकी मापदंड | |
| 1 |
कच्चे माल की स्थिति |
सादे कार्बन स्टील |
| 2 |
आने वाली कुंडल आकार |
2.0～3.0×400 मिमी |
| 3 |
आउटपुट कॉइल आकार |
1.0～2.0×400 मिमी |
| 4 |
रोलिंग दबाव |
मैक्स।3500 केएन |
| 5 |
रोलिंग गति |
मैक्स।150 मीटर/मिनट |
| 6 |
अनकॉइलिंग टेंशन |
मैक्स।30 केएन |
| 7 |
रेकोइलर ड्रम विस्तार व्यास |
मैक्स।508 मिमी;न्यूनतम।495 मिमी |
5. आपूर्ति का दायरा
| नहीं
|
आपूर्ति की सामग्री |
मात्रा |
प्रदायक |
क्रेता |
टिप्पणी |
| मैं |
यांत्रिक भाग |
||||
|
1 |
कुंडल कार |
1 सेट |
मैं | ||
|
2 |
अनकॉयलर |
1 सेट |
मैं | ||
|
3 |
स्ट्रेटनर |
1 सेट |
मैं | ||
|
4 |
क्षैतिज काटने की मशीन |
1 सेट |
मैं | ||
|
5 |
वेल्डिंग प्लेटफार्म |
1 सेट |
मैं | ||
|
6 |
फंदा |
1 सेट |
मैं | ||
|
7 |
पिंच और फीडिंग दर्ज करें |
1 सेट |
मैं | ||
|
8 |
पांच रोलर बिल्ड अप |
1 सेट |
मैं | ||
|
9 |
मुख्य चक्की मशीन |
2 सेट |
मैं | ||
|
10 |
4 पीस |
मैं | |||
|
1 1 |
संयुक्त गियर बॉक्स |
1 सेट |
मैं | ||
|
12 |
एक्सचेंज रोलर यूनिट |
2 सेट |
मैं | ||
|
13 |
प्लेट से बाहर निकलें |
1 सेट |
मैं | ||
|
14 |
रेकोइलर |
1 सेट |
मैं | ||
|
15 |
उतराई ट्रॉली |
1 सेट |
|||
|
16 |
आधार औरयुग्मन |
1 सेट |
|||
| द्वितीय |
हाइड्रोलिक उपकरण |
||||
|
1 |
पतला तेल स्नेहन स्टेशन |
1 सेट |
मैं | ||
|
2 |
कम दबाव हाइड्रोलिक स्टेशन |
1 सेट |
मैं | ||
|
3 |
रोलर झुकने के लिए हाइड्रोलिक स्टेशन |
1 सेट |
मैं | ||
|
4 |
इमल्शन लुब्रिकेटिंग सिस्टम |
1 सेट |
मैं | ||
| तृतीय |
मोटर और विद्युत नियंत्रण उपकरण |
||||
|
1 |
मुखयमोटर |
2सेट |
मैं | ||
|
2 |
रेकोइलर मोटर |
1 सेट |
मैं | ||
|
3 |
ट्रांसमिशन डिवाइस और पीएलसी सिस्टम |
1 सेट |
मैं | ||
|
4 |
मुख्य रोलिंग मिल का डीसी ड्राइव डिवाइस |
1 सेट |
मैं | ||
|
5 |
कॉइलर का डीसी ड्राइव डिवाइस |
1 सेट |
मैं | ||
|
6 |
ऑपरेशन बॉक्स |
1सेट |
मैं | ||
| चतुर्थ |
अन्य भाग |
||||
|
1 |
मोटाई गेज डिवाइस |
2 सेट |
मैं |
उपयोगकर्ता द्वारा प्रदान किया गया |
|
|
2 |
कार्यशाला में केबल और तारों की स्थापना |
1 बैच |
मैं |
उपयोगकर्ता द्वारा प्रदान किया गया |
|
|
3 |
कार्यशाला पाइपिंग |
1 बैच |
मैं |
उपयोगकर्ता द्वारा प्रदान किया गया |
|
|
4 |
फुट बोल्ट और ब्लॉक |
1 बैच |
मैं |
उपयोगकर्ता द्वारा प्रदान किया गया |
|
|
5 |
कार्यशाला बाड़ और कवर प्लेट |
1 बैच |
मैं |
उपयोगकर्ता द्वारा प्रदान किया गया |
|
|
6 |
कम वोल्टेज वितरण कैबिनेट |
1 टुकड़ा |
मैं |
उपयोगकर्ता द्वारा प्रदान किया गया |
|
|
7 |
हार्मोनिक प्रणाली |
1 सेट |
मैं |
उपयोगकर्ता द्वारा प्रदान किया गया |
|
